縱觀國內外近年來氫冶金前沿技術的研發熱點，主要的工藝路線有富氫還原高爐和氣基直接還原豎爐。下面通過對比分析兩者的碳減排潛力，分析討論我國發展氫冶金的適宜工藝路線。
高爐富氫還原煉鐵的碳減排潛力
高爐實現富氫還原冶煉的主要途徑是噴吹H 2 和天然氣、焦爐煤氣等含氫介質。利用多流體高爐數學模型，分別對高爐噴吹H2、天然氣、焦爐煤氣冶煉進行了數值模擬研究，部分研究結果見圖2-圖4。

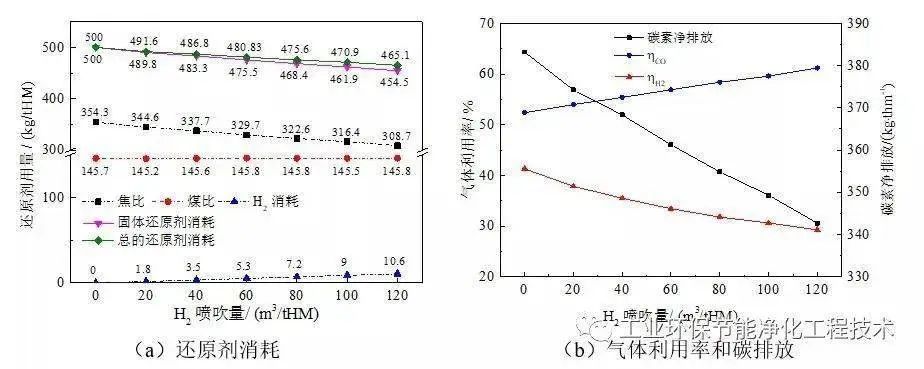

圖2 高爐噴吹H 2 的還原劑消耗、氣體利用率和碳排放

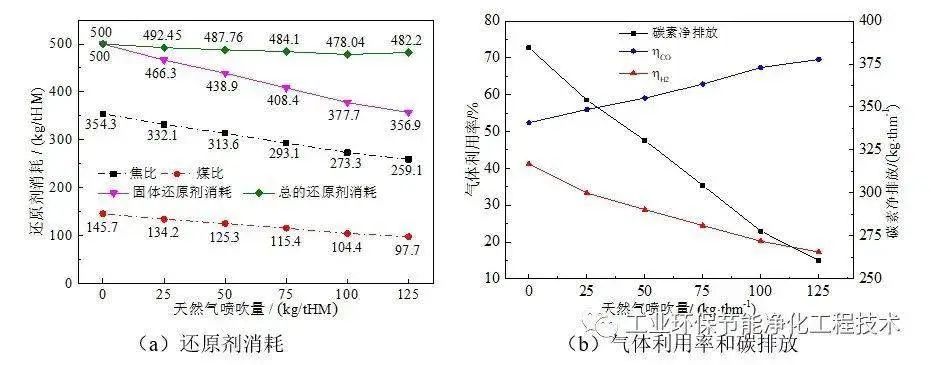

圖3 高爐噴吹天然氣的還原劑消耗、氣體利用率和碳排放

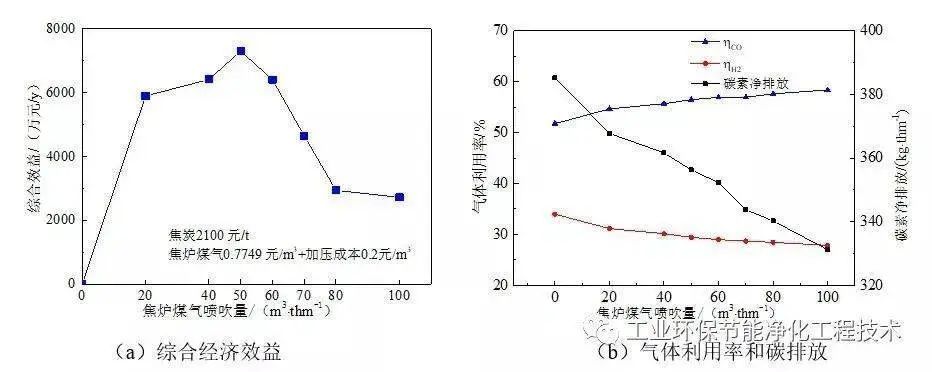

圖4 高爐噴吹焦爐煤氣的綜合經濟效益、氣體利用率和碳排放
在正常噴煤的高爐噴吹常溫H2或富氫氣體時，可通過增大鼓風富氧率進行熱補償，以維持穩定的風口回旋區理論燃燒溫度和高爐下部良好的熱量條件。在同時噴煤的條件下，噴吹富氫氣體后，高爐生鐵產量增加，焦比和總還原劑比降低，碳排放量減少。模擬研究結果表明，當不同高爐分別噴吹120Nm3/tHM氫氣（煤比不變，氫代焦）、100Nm3/tHM天然氣（氫同時代煤和焦）、50Nm3/tHM焦爐煤氣（煤比不變，氫代焦）時，焦比分別降低12.87%、17.27%、14.53%，高爐碳排放分別降低10.58%、20.84%、8.05%。雖然這些高爐爐容、操作條件和富氫方案不同，貢獻的技術經濟指標改善幅度也不同，但有一個變化趨勢是共同的，也即：隨著高爐噴吹富氫氣體量的不斷增大，爐頂煤氣CO利用率增加，但H2利用率逐漸降低。以高爐噴吹H2為例，爐頂煤氣氣體利用率以及碳排放的變化趨勢見圖2（b）。當高爐氫氣噴吹量由0增至120Nm3/tHM，爐頂煤氣H 2 利用率由41.30%降至29.26%，昂貴的氫氣未得到有效利用。這主要是因為高爐內CO和H2除了參與鐵氧化物的間接還原反應之外，主要參與如下三個反應：
(1)碳氣化溶損反應CO 2 +C→2CO（ΔHθ 298=165.3kJ/mol）； (2)水煤氣反應H 2 O+C→CO+H 2 （ΔHθ 298=124.2kJ/mol）；(3)水煤氣轉換反應CO+H2 O?CO2 +H2 （ΔHθ 298=-41.2kJ/mol）。反應（3）在高爐內屬于可逆反應，當反應向右進行時，CO利用增大，H2 利用率降低；當反應向左進行時，CO利用降低，H2 利用率增大。隨著高爐氫氣噴吹量的增加，氫參與間接還原反應比例增加，向爐上部上升的煤氣流中水蒸氣分壓增大，而且爐內溫度大于1,000℃的高溫區和軟熔帶下移，也即中上部中低溫區域變大，因此反應（3）將更多地向右進行，導致爐頂煤氣H2利用率降低。通過數學模擬計算還發現，當噴吹120Nm3/tHM H2 時，高爐爐頂煤氣中近70%的CO2由反應（3）產生，這進一步說明噴吹更多氫氣時爐內中上部反應（3）向右進行，這將導致爐頂煤氣H2利用率降低，從而影響高爐噴吹H2或富氫氣體冶煉的綜合經濟效益。綜合考慮成本效益、增產效益、碳稅效益，在同時噴吹煤粉而且爐頂煤氣不循環利用的情況下，焦爐煤氣的適宜噴吹量為50Nm3/tHM左右，而天然氣的適宜噴吹量為100 Nm3/tHM左右。H2 同樣也有一個適宜的噴吹量，相關研究正在開展。
高爐噴吹H2 或富氫氣體有助于增加生鐵產量，并在一定程度上實現節焦或節煤，降低碳排放。但由于噴吹H2 或富氫氣體后，爐頂煤氣H2利用率不斷降低，噴入的清潔能源H2 未能高效利用，而且在爐內摻雜入N2 等雜質成分（由于鼓風使爐內煤氣含有50%左右的N2 ），增加了爐頂煤氣分離難度，導致頂煤氣循環成本高；同時，富氧、H2 或富氫氣體的成本增加將制約高爐噴吹富氫氣體的綜合經濟效益；另外，由于高爐的冶煉特性，焦炭的骨架作用無法被完全替代，H2 噴吹量存在極限值。因此，高爐通過噴吹含氫介質富氫還原實現碳減排的潛力受到限制，一般認為高爐富氫還原的碳減排幅度可達10%-20%，難以經濟地實現更大幅度的碳減排以及碳中和的目標。
富氫氣基豎爐-電爐短流程的環境負荷
基于GaBi7.3軟件和CML2001方法，對煤制氣（入爐煤氣中H257%，CO38%，H 2 /CO=1.5）-富氫氣基豎爐-電爐短流程以及常規高爐-轉爐長流程進行生命周期評價，對比分析環境影響。選擇1噸鋼水作為功能單位（FU），長短流程系統邊界如圖5所示。以30%DRI+70%廢鋼入電爐冶煉為基準條件，編制生命周期清單。選取資源消耗潛值（ADP）、酸化潛值（AP）、富營養化潛值（EP）、全球變暖潛值（GWP100）、人體健康毒害潛值（HTP）、光化學臭氧合成潛值（POCP）六種影響類型進行生命周期環境影響評價。

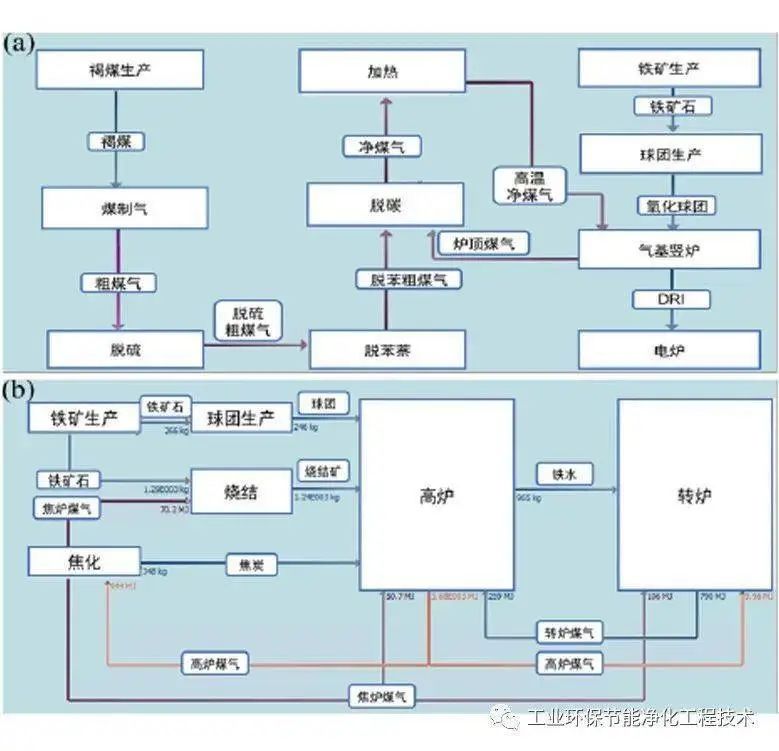

圖5 煤制氣-富氫氣基豎爐-電爐短流程和高爐-轉爐流程工藝系統邊界
長短流程的環境影響單一指標對比見圖6?？梢?，煤制氣-氣基豎爐短流程免除了高污染、高能耗的燒結、焦化、高爐等工序，ADP、AP、EP、GWP100、HTP和POCP分別是高爐-轉爐工藝的75.5%、3.51%、1.53%、50.54%、58.3%和53.19%，具有顯著的低環境負荷優勢。此外，長流程和短流程噸鋼能耗及主要污染物排放對比見圖7?？梢?，煤制氣-氣基豎爐短流程噸鋼能耗僅為263.67kgce，碳排放量為859.55kg，相比BF-BOF流程，噸鋼能耗、CO 2 可分別減少60.64%和54.3%。而SO 2 、NOx和粉塵排放量可減少74.0%、22.7%和15.9%。綜合可知，煤制氣-氣基豎爐-電爐短流程工藝對環境影響更小，可在更大程度上實現CO2 減排。若在煤制氣-富氫氣基豎爐的基礎上，進一步發展全氫氣基豎爐，碳減排效果將進一步強化。

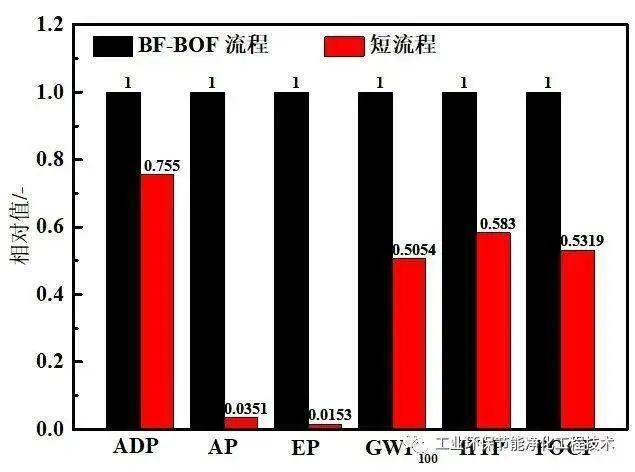

圖6 BF-BOF與氣基豎爐短流程單一指標對比

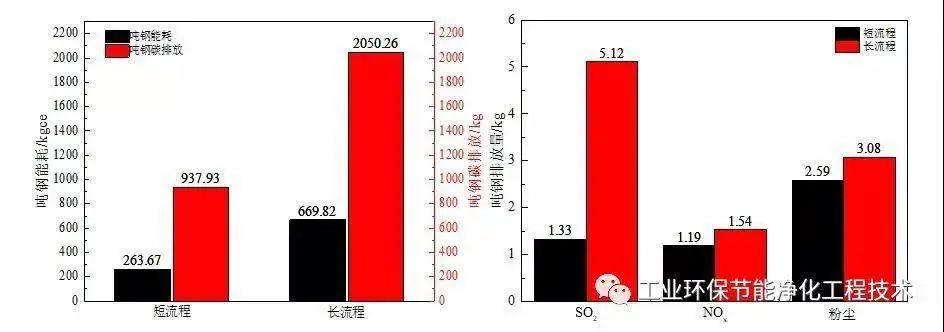

圖7 BF-BOF流程與煤制氣-氣基豎爐-電爐流程能耗及主要污染物排放對比
綜上所述，高爐通過噴吹富氫氣體實現碳減排的潛力有限，而氣基豎爐短流程大幅降低碳排放和環境負荷，實現節能減排。可見，氣基豎爐直接還原更適用于發展氫冶金，甚至實現碳中和煉鋼。針對可能的全氫豎爐或富氫豎爐氫冶金工藝，含氫的豎爐爐頂煤氣通過凈化和循環可實現氫氣高效利用（豎爐爐頂煤氣無N2等雜質成分摻雜，氣體捕集分離難度和循環利用成本遠低于高爐），從而降低能耗和生產成本。
