一、研究的背景與問題
大冶特鋼是我國裝備最齊全、生產規模最大的特殊鋼企業，其特冶鍛造生產基地工藝流程較為復雜，該產線電爐、電渣及雙真空工序涉及爐臺設備包括電弧爐、感應爐、精煉爐、電渣爐、真空感應、真空自耗爐等，生產工序多，既有流程行業又有離散行業特點，各工序各參數的交互影響因素多，而采用先進的工業互聯網技術，建立質量大數據系統，將打通各工序產品質量與工藝參數之間的系統壁壘，可以達到多工序、各工藝質量數據的互通互融，在加工生產的每個環節保證各節點的質量穩定，實現產品生產全流程質量可追溯，將有效提升產品質量，從而滿足市場需求、增強企業競爭力。
二、解決問題的思路與技術方案
通過工業互聯網平臺準確、穩定地采集生產過程工藝質量數據、設備數據、生產數據，將“孤島”般分散于不同設備、系統中的工業數據實現深度匯聚，將臃腫、僵化的工業軟件將演變?yōu)槠脚_上可靈活部署和配置的工業APP應用，通過對工業數據的全面深度感知、實時動態傳輸與高級建模分析，形成智能決策與控制，驅動特種冶煉生產線的智能化轉型。
1、工業互聯網平臺
采用工業互聯網平臺，把在工業環境建立數據驅動的工業APP所需的計算資源和能力，通過抽象優化整合，在最底層提供設備數據連接能力（相應于傳統操作統的網絡能力）、大數據存儲能力（相應于傳統操作系統的存儲能力）、應用運行（相應于傳統操作系統的進程運行能力），以及數據和系統安全的能力。
2、系統總體方案和功能
質量大數據系統按“數據采集-信息跟蹤-實績查詢-質量分析”的業務管理邏輯設計整體功能。
通過智能網關（在連接層）將企業中L1、L2、L3、L4和L5層信息化系統或設備中將相關的質量數據采集到質量大數據平臺層，進行建模、分析和應用開發，在上層的工業APP包括本質量大數據分析系統的四個功能模塊：質量監控、質量追溯、質量分析和工藝管理。
圖1 質量大數據系統方案架構圖
運用數字孿生體技術，結構化管理過程全生命周期數據；數字孿生技術面向物質流對象，可以保證每一個數據都有明確數據來源、用途、工業意義、隸屬關系等；將跨工序、跨流程、跨業務的大數據和模型深度融合，挖掘數據潛在價值，實現大范圍的、全局的優化（傳統優化一般在單點或局部）。

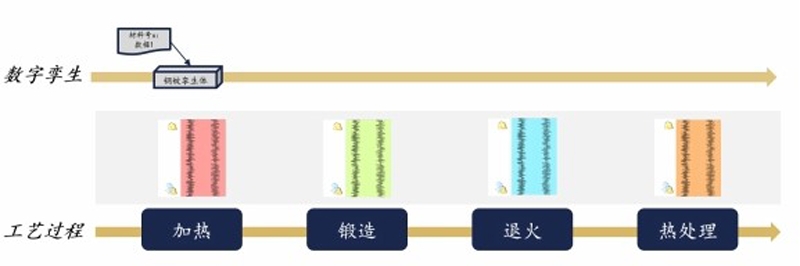

圖2 數字孿生體技術的結構化管理圖
（1）采集特冶鍛造工序的全過程工藝過程參數，建立數據平臺，為工藝質量監控和追溯、質量預警提供依據。
（2）為技術和管理人員提供全面準確的工藝質量數據，提高工作效率，減少人工對數據的干預，通過系統實現按爐號查詢特冶鍛造工序工藝過程參數，實現質量追溯。
（3）對產品制造過程工藝參數的實時監控，實現質量信息的全程共享，及時發現工藝異常進行預警，避免批量產品的異常和流轉，降低質量損失；實現質量數據的備份和關鍵工序視頻的同步調用。
（4）質量大數據系統建立后，要將L1系統中的質量數據采集并整合在一個數據中心平臺上，實現質量監控、質量追溯。
3、信息安全設計
系統除提供業務功能外，還考慮到信息安全的設計，主要包括端口安全、統一身份驗證、基于角色授權和移動端安全等設計。
三、主要創新性成果
1、突破了特種冶煉設備數字孿生、工業互聯網平臺、工業技術軟件化等關鍵共性技術。
基于涵蓋基礎IaaS、通用PaaS、工業PaaS、工業SaaS的工業互聯網平臺先進技術架構，實現海量數據接入、數據存儲治理、機理模型構建、工業APP開發，建立從設備到數據到平臺的整體安全防護機制。
圖3 工業互聯網平臺架構圖
在平臺的分層架構之上，平臺的核心功能模塊(存儲層組件例外)以容器化的方式運行在kubernates之上，充分實現云原生理念。
基于物流為核心的特鋼行業數字孿生技術，實現特冶鍛造產線工藝可視化和質量可視化。采用先進的工業互聯網數字孿生體技術通過對物質流信息流生產流設備狀態流進行數字化表征，形成以物質流為核心的質量數字孿生體，作為質量大數據分析系統的結構化數據基礎，極大提升質量數據查詢、工藝對標、質量分析、質量預判的效率和準確性。
面向特種冶煉產線質量提升需求，定義標準化的工業技術軟件化參考架構和開發標準規范，將傳統散落的經驗、技術、知識、原理等進行沉淀和復用，實現工業技術的顯性化、模型化、數字化、系統化、智能化。
2、基于工業互聯網云-邊-端的頂層設計，形成了集設計研發、監測、診斷、預測、決策、執行、優化、服務為一體的特冶鍛造產線質量大數據整體解決方案，服務于產品創新。
圍繞“自動化-信息化-智能化”技術實現路徑，貫穿特冶鍛造產線不同工序，提供從設計研發-監測-診斷-預測-決策-執行-優化-服務等一體化的整體解決方案。項目基于物聯網和自控系統實現動態感知精準控制，邊緣側構建智能管理系統，通過搭建特冶鍛造質量大數據智能互聯平臺，實現基于特冶鍛造工藝質量大數據的整體監測、分析和診斷的體系建立；助力從特冶鍛造產線數字化管控，實現特冶鍛造產線生產過程中質量的全局優化以及產品質量的全生命周期管理。
提供完備的工業安全防護體系。通過監測、測試和評估，對安全監控、調度、運維等模型應用界面進行安全防護措施部署，確保數據和信息的可靠性和保密性，以防止數據篡改、竊取、非法文件上傳、權限提升等安全風險。
3、構建面向電渣冶煉、真空自耗、真空感應等特冶鍛造產線各工序用戶的線上診斷、線下改造閉環應用模式，實現智能制造落地應用創新。
基于工業互聯網平臺，支持不同設備間的智能對標、云診斷、云開發、微服務和遠程運維，形成獨特的橫向技術優勢和業務能力。
四、應用情況與效果
1、工藝管理：實現各工序工藝規程的錄入、刪除、修改、發布等管理功能。
2、質量監控：（1）實現生產過程質量數據的實時監控，包括實時監控冶煉的電渣爐、雙真空、加熱、退火等關鍵工藝指標。（2）實現生產過程的工藝參數預警，設置預警模型，根據角色推送給管理者和業務人員，提供全流程或特定工序工藝和質量狀況在線總覽圖，包括SPC控制圖等常用圖表，對生產過程進行變量過程監控與預警功能，直觀展示和精確描述包括各種關鍵工藝和質量參數（KPI）的歷史、當前以及發展趨勢，對各種當前重要工藝和質量異常事件報警，并對其提供具體解決方案的輔助性建議。
3、質量追溯：支持從生產卡片號、爐號、工序開始/結束時間等多個維度，根據不同的用戶需求，隨時對生產過程進行查詢跟蹤。
通過對L2系統、MES、檢化驗等各個系統數據的打通集成，對生產歷史過程進行精確重現。包括質量要求數據、工藝要求數據、各工序生產過程數據、生產過程監控視頻等數據，重點對于加熱、、熱處理、無損檢驗、理化試驗等關鍵環節的生產數據進行全方位重現，從對生產歷史及時追溯重現，實現對于生產過程的透明、完整、準確、及時的復盤與分析。
在質量追溯時，根據錠坯質量數據的時間戳，調用視頻回放接口，自動調用對應時間段視頻數據。

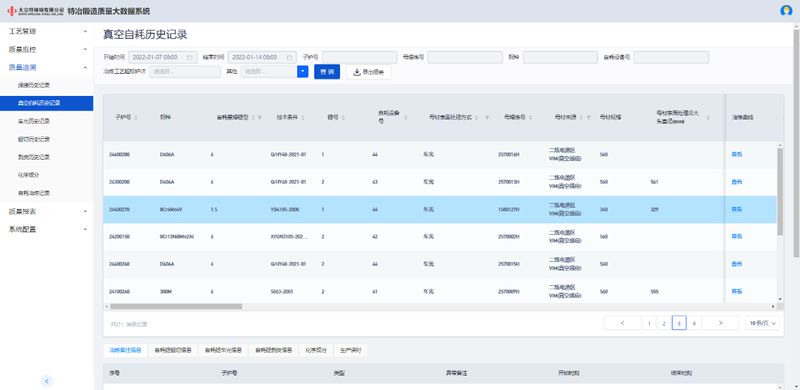

圖4 質量追溯APP—實績查詢列表示意圖
4、產品質量預測：采用基于模型的產品質量預測方法，實現制造過程一些重要的非直接測量的工藝質量參數（如鑄坯表面與內部質量等、機械性能與表面質量等）的軟測量，并進行監控。
5、鋼材工藝質量在線評級：生產過程結束，系統根據評級知識庫自動對產品在線評級與判定，并形成評級報告。產品評級與判定基于知識庫中規則和產品對應訂單的技術要求進行評級。
6、工藝質量異常定位：利用統一的數據訪問接口，可按用戶指定的批次、鋼種、規格等多種條件，獲取多工序的過程參數、質量參數，以便進行追溯分析，找出制造過程工藝、質量參數等差異，定位問題原因。
7、跨工序質量數據分析：系統提供數據展示分析功能外，還提供一些高級分析功能，如過程能力指數、SPC統計分析、聚類算法、關聯規則、參數差異性分析等，幫助技術人員快速定位問題，實現產品質量的持續改進。
特冶鍛造質量大數據管理APP解決方案最終實現的是大冶特鋼特冶鍛造產品全生命周期的研發及質量管理，并提高新產品產業化實現能力。
