低碳減排背景下高爐煤氣干法精脫硫NSAD技術路線的應用

中琉科技有限公司

一直以來，節能減排工作是鋼鐵行業轉型發展的重要任務之一，既是鋼鐵行業綠色發展的核心內涵，也是鋼鐵企業奠定生存基礎、贏得市場競爭、謀劃長遠發展的具體抓手。正如中國鋼鐵工業協會黨委書記、執行會長何文波在2022（第十三屆）中國鋼鐵節能減排論壇上指出的，鋼鐵行業要時刻以習近平生態文明思想為指引，牢牢把握綠色發展重要主題，堅定不移地推動超低排放改造，堅定不移地實施節能降耗，堅定不移地促進低碳轉型。

在污染物防治方面，鋼鐵行業自2012年以來實現了一系列歷史性變革，藍天保衛戰取得階段性勝利，促進了鋼鐵行業的綠色發展。如燒結、焦?fàn)t、自備電廠等煙氣脫硫脫硝除塵設施已成為標配，污染物排放標準遠超日韓歐美等發達國家；無組織排放精細化管控與治理使鋼企面貌煥然一新；公轉鐵、新能源重卡的大力推進有效提升了鋼鐵行業物流環節的清潔運輸水平。據不完全統計，全國鋼企超低排放改造累計投資額已超過1500億元。通過持續不斷的努力，鋼鐵行業涌現出了一批環境績效A級企業和一批4A、3A級旅游工廠，為地方生態文明建設奠定了堅實基礎，也讓華夏大地的藍天更加深邃、透徹、持久。

為進一步提升鋼鐵行業污染治理水平，深化鋼鐵行業供給側結構性改革,通過技術手段補齊鋼鐵行業環保短板，引領鋼鐵行業高質量發展，本文梳理了硫化物治理技術中NSAD脫硫技術的具體原理、工藝流程、治理效益和減排潛力，力求探索解決鋼鐵企業污染治理技術存在的問題，并提出合理的改進建議。

一、基本背景

目前，鋼鐵行業污染物排放面臨更高要求，重點地區超低排放改造工作預計2022年底基本完成。近日，鋼鐵大省河北率先提出在已完成12家鋼企創A的基礎上，利用3年時間實現河北省鋼企全面創A。同時，超低排放改造的整體要求也在逐步提高?！逗颖笔′撹F行業環?？冃?chuàng)A最優實用技術指南》（冀環應急[2022]128號）對四類14項治理技術的原理、工藝流程、治理效益和減排潛力進行了詳細分析,為鋼鐵企業創A工作提供技術指導。其中，在硫化物治理技術大類中，NSAD干法高爐煤氣精脫硫技術，具有源頭集中治理，減少設備占地和投資、運行費用低等多項優勢。據不完全統計，目前國內約有50家鋼鐵企業采用煤氣源頭脫硫凈化技術，其中，干法脫硫工藝具有運行費用低、脫硫效果好、運行操作簡單、沒有廢水外排等諸多優點。NSAD干法高爐煤氣脫硫技術采用可再生的吸附材料，避免了填料更換對煉鐵主工藝的影響，是目前領先的源頭煤氣脫硫治理技術。

二、技術原理

NSAD干法高爐煤氣精脫硫技術采用具有納米級孔徑的特殊材料，實現對高爐煤氣中的含硫物質的特異性吸附，從脫除煤氣中的硫化物。

（一）技術流程

該工藝包括預處理、硫轉化、吸附、再生等四個步聚，如圖1所示:

1、從TRT出來的高爐煤氣進入預處理模塊，除去煤氣中的氣態水、氯離子以及粉塵（NH₄Cl）等雜質;

2、煤氣進入轉化塔，將有機硫轉化成無機硫；

3、煤氣進入吸附塔，煤氣中的硫被吸附劑吸附;

4、吸附飽和的材料通過升溫，將吸附的含硫物質解吸，吸附材料實現再生。

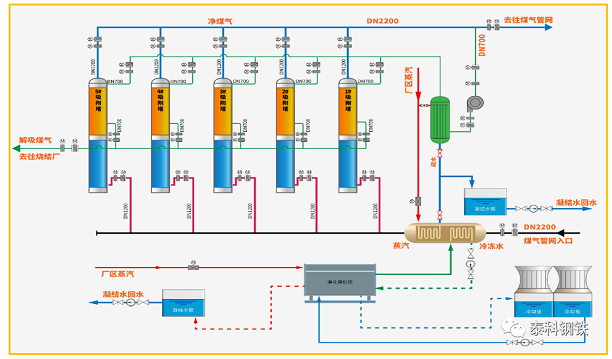

圖1 NSAD工藝流程

技術裝備的主要參數、技術經濟指標如下：

煤氣處理量：0.1~90萬Nm³/h；

系統壓力損失：可小于5kPa；

運行成本：＜8元/噸鐵；

吸附劑壽命：3-5年。

（二）與同類技術相比的特點和優勢

與同類技術相比，本技術采用的更為嚴格的預處理措施，除可實現脫硫系統穩定運行外，還有以下優點：

1、煤氣冷凝水統一收集處理；

2、脫濕過程中NH₄Cl隨冷凝水排出，降低了燃燒用戶氮氧化物排放；

3、對高爐煤氣脫濕除氯，可以保護煤氣管網、燃料用戶；

4、高爐煤氣含水量降低，同時經煤氣復溫后，熱風爐燃燒溫度升高，降低焦比；

5、降低用戶排煙損失、引風機功率。

表1 NSAD技術與同類技術對比

項目	NSAD	子篩吸附	催化水解+活性炭吸收	催化水解+ 氧化鐵吸收	催化水解+ 堿液吸收
預處理方式	冷凝脫濕	噴水降溫	噴堿脫氯	干法脫氯劑
預處理特點	可脫粉塵、降低煤氣含水量	煤氣含水量大，溫度、濕度不易控制，氯離子去除不徹底	引入堿金屬離子、易形成結垢和堿金屬腐蝕；耗水量大、廢水量大。	阻力大、脫氯劑易粉化、不易監測脫氯效果、更換頻繁
水解方式	常溫（＜100℃）水解	無	常溫（＜100℃）水解	低溫（100~200℃）水解
水解特點	預處理得當，水解劑壽命長	無	易被未脫除的堿液堵塞載體孔道；水解劑壽命短	水解劑易堵、易中毒、壽命短
吸附方式	干法吸附	干法吸附	干法吸收	干法吸收	濕法吸收
吸附特點	可再生，解吸氣送燒結或制硫磺	可再生，但解吸頻繁、吸附劑易堵塞、易中毒	不可再生，飽和后送燒結處理	不可再生，飽和后送燒結處理	煤氣中的CO₂會消耗大量堿液，堿液飽和后需要后處理手段

（三）本技術應用條件

1、煤氣條件

因系統預處理有對煤氣溫度、濕度調節手段，同時去除了粉塵、HCl，可適用于各種高爐煤氣條件。

2、能源介質條件

本技術中有多組換熱器、制冷機組，如有富余的低溫?zé)煔?、蒸汽余熱資源可降低運行成本。

3、場地

采用固定床吸附反應器，對場地適應性強。

三、企業應用典型案例及實施效果

（一）河北某某鋼鐵集團（A類企業）高爐煤氣精脫硫項目

某該鋼鐵現有8座加熱爐共計16個排放末端，采用未凈化高爐煤氣作為燃料，所排放煙氣不滿足鋼鐵行業超低排放要求。2021年初，企業采用NSAD干法煤氣精脫硫技術，建設煤氣量25萬、50萬Nm³/h兩套脫硫系統，25萬Nm³/h項目于2021年10月底投產、50萬Nm³/h項目于2021年11月投產。

（二）河北某某鋼鐵集團有限公司海港項目配套2x43萬Nm³/h高爐煤氣精脫硫項目

某某鋼鐵海港項目建設1780m³高爐2座，按最新政策要求同步建設高爐煤氣精脫硫設施。2021年中，企業選定NSAD干法煤氣精脫硫技術，建設煤氣量2x43萬Nm³/h脫硫系統，2號高爐煤氣脫硫項目與2022年2月投產，1號高爐煤氣脫硫項目與2022年7月投產。

運行后兩家企業四個項目的煤氣脫硫后的煤氣燃燒煙氣中的二氧化硫均小于35mg/m，滿足超低排放要求，且因?yàn)槊簹饷摿蝾A(yù)處理得當、氮氧化物、顆粒物排放也達標。

以某項目50萬Nm³/h項目為例，在環保效益方面:投產后，每年可減少19575噸二氧化硫排放。在經濟效益方面:相較于采用末端治理技術，煙氣治理年運行成本減少15%-20%。此外，由于本技術具有脫濕功能，可有延長廠區煤氣管網使用壽命5-10年。同時，可提高熱風爐燃燒溫度，減少高爐焦比6-10kg/tFe。

四、結語

干法脫硫工藝具有適應性強、運行費用低、脫硫效果好、運行操作簡單、沒有廢水外排、并可協同脫除多種污染物（粉塵、銨鹽、HCl）、提高高爐煤氣熱值、降低焦比等諸多優點。NSAD干法高爐煤氣脫硫技術采用可再生的吸附材料，避免了填料更換對煉鐵主工藝的影響，是目前領先的源頭煤氣脫硫治理技術，具有廣闊的應用前景。

脫硫技術的進步和具體應用是鋼鐵行業大氣污染治理的關鍵舉措之一，鋼鐵行業如何實現減污降碳協同發展，高質量完成低碳轉型任務，對于如期實現我國“雙碳”目標和鋼鐵行業由大到強的歷史轉變具有重要意義。超低排放功在當代利在千秋，NSAD干法脫硫技術運行費用較低，且可以帶來一定的經濟效益，并實現碳減排，可以平衡鋼鐵企業環保投資與經濟性考量。因此，在市場下行的大背景下，合理選擇先進的源頭治理技術有助于鋼鐵企業轉化壓力為發展動力，擴大企業競爭優勢。
