張群山 程 濤 徐 冰
（馬鞍山鋼鐵股份有限公司煉鐵總廠）
摘 要 本文闡述了馬鋼兩臺380m2燒結機長期穩定實現900mm厚料層燒結生產管理、技術、設備上實施的關鍵技術。通過基礎配礦優化、發展適宜爐料結構、提高設備保障能力、工藝技術進步等，生產基礎條件由不穩定變穩定，燒結過程控制參數等變量因子由不穩定向穩定發展，實現了提質降耗的高效燒結。
關鍵詞 厚料層燒結 燒結技術 燒結管理
1 前言

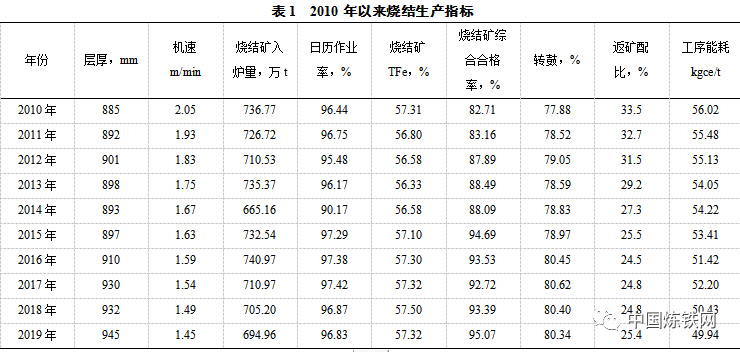

馬鋼煉鐵總廠南、北區現共有5臺燒結機，其中北區的兩臺380m2燒結機于2007年先后建成投產，原設計面積為360m2，料層高度為700mm。為突破產質量瓶頸，2009年～2010年先后對兩臺燒結機進行了擴容改造（主要將燒結機臺車加寬加高，未增加有效抽風燒結面積），實現了900mm厚料層生產。通過對厚料層技術不斷總結和完善，各項經濟技術指標呈逐年提升態勢，經歷了由量到質的蛻變過程，近年來燒結指標見表1。多年來的生產實踐表明，實施以技術創新與管理創新相結合為基礎的大型燒結機綜合技術是馬鋼燒結技術發展的最佳選擇[1]。
注：（1）2010年后平料器高度為900mm，表中燒結層厚為混合料在平料器壓料前的自然堆積的料層高度。
（2）返礦指燒結內循環返粉和高爐槽下燒結礦、球團、塊礦篩下粉。
2 厚料層燒結關鍵技術
380m2燒結機900mm厚料層燒結能夠長期高效應用，主要得益于不斷地自我完善工藝技術，高度、有效融合“技術先行、管理跟進”的燒結技術管理理念，打造并踐行“以燒結系統穩定為保障，以經濟機速、厚料層燒結為基礎，以水、碳、風最優匹配為支撐，以過程穩定和組織高效為導向”的燒結技術基本路線架構[1]。
2.1 燒結抽風系統特性匹配及優化

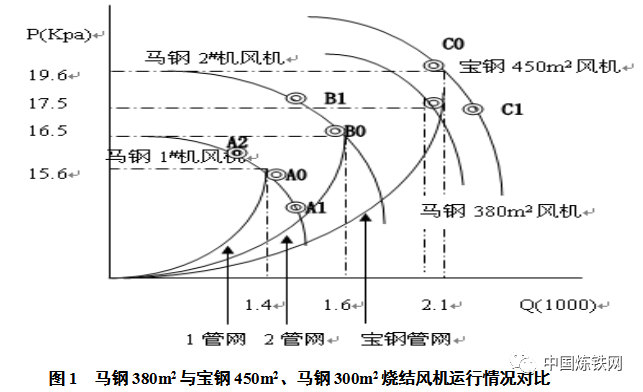

燒結生產以風為綱，核心是抽風燒結過程。要實現厚料層燒結，除了要有高透氣性的混合料，還必須研究并選好與燒結抽風系統特性較好匹配的燒結主抽風機[2，3]。馬鋼兩臺380m2燒結機建設中，借鑒了馬鋼300m2燒結機和寶鋼原1號450m2燒結機的主抽風機特點和運行實際。對燒結抽風系統特性匹配以及Voice公式的研究表明：900mm厚料層燒結，理論上17.05 kPa可滿足需要，但為了保證厚料層生產的生產率不降低、甚至達到較好的水平，需要有較高的風量，即單位風量需在105m3/min.m2以上。為此，確定了380m2燒結機主抽風機設計全壓17.5 kPa，風量為20000m3/min，單位燒結面積風量為105.26m3/min.m2的基本工藝參數，并選配了豪頓-華風機（合資品牌），實現了900mm厚料層燒結與之相匹配的燒結抽風系統。
此外，兩臺380m2燒結機主抽變頻分別于2016年9月和2017年3月實現了變頻控制，燒結負壓相對降低1kPa左右，主抽風機運行在工況點以下，提高了燒結料層風量，為厚料層燒結創造了條件。
2.2 打造燒結系統保障能力“維穩”體系
2.2.1 優化基礎配礦
配礦是燒結的基礎，馬鋼傳統配礦方法是基于鐵礦石常溫下的化學成分、粒度組成、鐵礦石類型等特性，燒結工藝只能通過調整操作制度被動迎合燒結原料，易造成生產被動。同時靠“點菜吃飯”和過度“低價礦”為代價換取配礦降本的不合理配礦模式，使鐵礦石在燒結過程中的高溫行為和作用均發生了變化，對燒結礦產、質量帶來較大影響[4]，尤其對原料條件要求更為苛刻的厚料層燒結帶來更多不利因素。

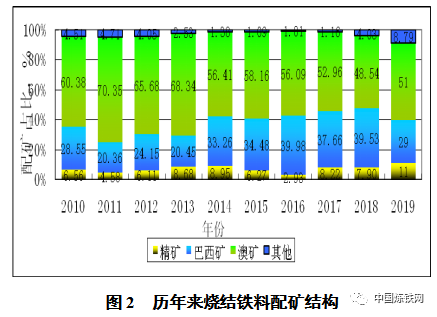

自2014年下半年開始，推行以“穩定配礦結構和性能、減少小比例礦種配用”為最基本配礦要求為思路，并將精礦粉最高配比控制在15%以內，以保持混勻礦平均粒徑3.0mm左右的較高水平，使得其原始透氣性相對較高。同時馬鋼技術中心自主開發以同化層厚度為核心、基于鐵礦石高溫基礎特性的燒結配礦技術[5]，并開發了智能化的燒結配礦優化應用軟件，用來指導鐵礦石的使用及燒結配礦的優化，使從僅“依據鐵礦石資源量、化學成分及成本”的一般配礦水平邁進到“兼顧鐵礦石資源量、化學成分及成本，同時依據鐵礦石高溫特性進行配礦”的先進配礦水平，減少了燒結配礦的盲目性，有利于燒結生產操作和質量的穩定。
2.2.2 構建工序之間相匹配的物流

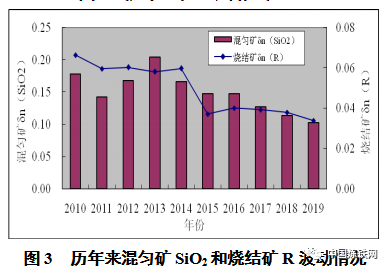

爐料結構穩定是高爐爐況穩定和順行的基礎，同時也很大程度上決定了煉鐵原料各生產工序系統的穩定與否。煉鐵總廠北區生產系統在飽受2013年之前的產質量平衡因素的嚴重制約后，逐步構建了相對穩定的鐵、燒、球生產物料大平衡系統。作為爐料結構70%以上比例的燒結礦，其數量須首先滿足對高爐的保供，因此在確保燒結礦產量的前提下如何保證低機速厚料層燒結是關鍵。通過長期的生產實踐摸索，確立了適宜的燒結礦R水平為2.00～2.05（歷年來燒結礦R控制如圖4），既滿足了高爐經濟爐料結構的基本需求，也能很好的匹配各工序之間產能發揮和高效協同發展，相應燒結機機速控制在1.45～1.55m/min，為發展低機速厚料層經濟燒結奠定了基礎條件。
2.2.3 創新管理，促進燒結設備穩定運行

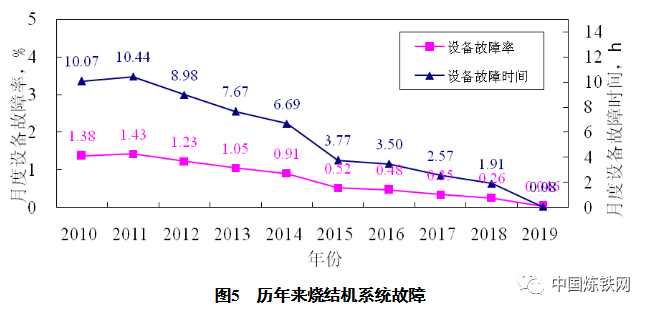

設備可靠運行是燒結生產順行的基本保障。多年來380m2燒結機設備管理致力于打造設備保障能力建設，實現設備與生產高效統一。以點檢標準化、崗位巡檢標準化為載體，建立了主體設備運行能力打分評價體系，實現故障管控“對癥下藥”；以標準化作業為引領，創新了燒結高效檢修模式，實現月修后15天內系統停機故障基本為零；通過設備故障案例點評，推動生產、設備、協力自我管理，減少重復故障的發生；通過建立設備跟蹤與維修檔案，確立設備的合理維修周期，消除故障隱患；技術創新解決了混合機托輪、燒結機臺車、帶冷機鏈接等設備故障“瓶頸”問題。燒結系統設備故障率逐步降低至0.3%，剔除中修影響年作業率達到了97%以上，是厚料層燒結產質量匹配的重要支撐。
2.3 燒結工藝技術自主集成創新
2.3.1 發展經濟機速，挖掘厚料層燒結潛力

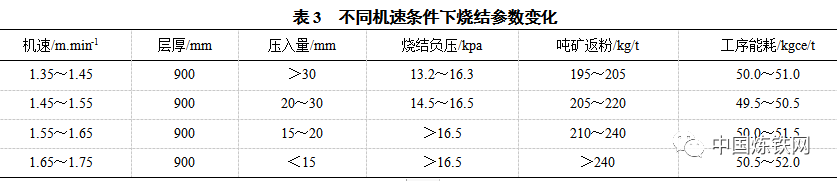

“薄鋪快轉”向“厚鋪慢轉”燒結生產理念的轉變，是技術進步的關鍵和基礎。厚料層燒結由于降低了機速和垂直燒結速度，延長了燒結料層在高溫下的保持時間[6]，從而改善燒結礦質量和降低能耗。在燒結系統保障能力提高的促進作用下，逐步發展以“降低機速、提高有效料層”的經濟生產模式，將燒結機機速長期穩定在1.45～1.55m/min水平，從生產組織策略調整上一定程度上解決了厚料層與高負壓這對難以調和的矛盾[7]，進一步發揮和挖掘厚料層燒結技術的生產潛力（見表3）。通過提高燒結礦強度質量、降低返粉，進而提高燒結礦有效入爐量為目標，形成了“以質保量、以量帶量“的連鎖效應，帶動了燒結礦質量、經濟指標齊升。
2.3.2 風量分配技術優化

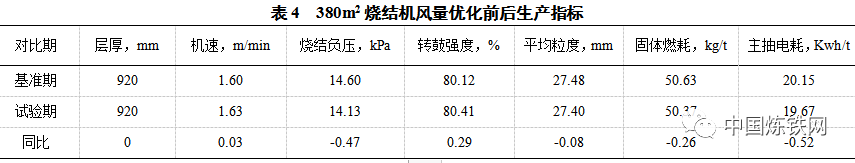

實施厚料層燒結的關鍵在于改善料層透氣性，而料層透氣性除受原料條件和設備性能等客觀條件影響外，還受以“水、碳、風”匹配支撐燒結過程的操作環節制約。通過對燒結風量分配研究和生產實踐，在透氣性差的階段采用較高抽風負壓，而在過濕層消失后透氣性較好階段采用低負壓燒結，形成“低壓、恒速、均風”燒結的操作模式，能明顯改善燒結礦質量。通過合理調節主抽變頻風機、風箱蝶閥開度，促使頭、中、尾部料面風速基本趨于一致（頭、中、尾部料面平均風速區間為0.8～1.2m/s），使燒結過程不同階段的垂直燒結速度均保持相對適宜的范圍內，確保了燒結料層有足夠的高溫保持時間[8]，以促進燒結礦質量的提升（見表4）。后期擬通過對風量分配深層次研究，建立“水、碳、風”相匹配的生產操作模型，以利于標準化操作參數擇優，促進燒結過程的進一步穩定。
2.3.3 生產過程智能控制技術

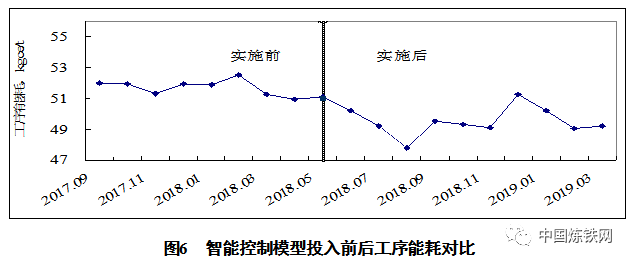

原設計的燒結基礎自動化控制系統，主要依靠操作人員經驗判斷調整，操作調整盲目性和隨意性較大，不利于燒結過程穩定。隨著精細化操作要求的提升，燒結技術團隊自主設計、開發了一套以物料平衡控制模型、動態配料模型、混合料水份控制模型、點火控制模型、均衡布料模型、BRP控制模型、風量分配控制模型為基礎模型的燒結機智能控制模型集成技術，將生產操作模型全部整合、鏈接，實現數據收集、智能分析，用自動控制系統替代人工判斷、操作調整?？刂葡到y(tǒng)投入后，燒結過程穩定性相對提高了5%以上，工序能耗等經濟技術指標顯著改善。
3 結語
燒結系統穩定是實現高效燒結生產的前提。馬鋼380m2燒結機生產貫徹和落實“以穩為先”的操作理念和技術管理理念，通過基礎配礦優化、穩定爐料結構、提高設備保障能力、工藝技術創新等措施不斷改善厚料層燒結生產基礎條件，促進了燒結過程控制參數等變量因子由不穩定向穩定發展，在長期穩定實現900mm厚料層燒結的基礎上不斷挖掘厚料層燒結的生產潛力。“智能工廠”是目前燒結技術發展的主流，馬鋼380m2燒結機目前依靠工藝進步與自動化水平的逐步提升，正在開發和應用大型燒結機綜合操作技術，將實現智能控制作為燒結技術發展方向，逐漸開始了由計算機操作替代人工操作的燒結自動化進程。
4 參考文獻
[1] 張群山，徐冰，梁長賀.燒結礦品質提升集成創新技術.煉鐵技術交流，2018.
[2] H.C.米納科夫，等.氣體動力學制度對厚料層燒結操作指標的影響.燒結球團，1995，20（5）：30-34.
[3] 翟江南.厚料層低負壓燒結工藝研究［J］.燒結球團(創刊十周年增刊)，1987，(增刊)：132-138.
[4] 馮根生.我國鐵礦粉燒結技術發展思路及措施.山東冶金，2013，6（3）:1-5.
[5] 閻立娟，吳勝利，尤利，等.鐵礦粉的同化性及其互補配礦方法的研究［N］.北京科技大學學報，2010，32（3）：298-305.
[6] 常亮亮，許斌.垂直燒結速度合理分配的試驗研究［J］.燒結球團，2006，31(6) .
[7] 翟江南.厚料層燒結優化技術綜述及其實踐［J］..燒結球團，2017，42（2）：1-4.
[8] 陳明華.燒結風量合理利用探討［J］.四川冶金.2004，5：28-30.
