一、技術產品名稱與技術提供單位
技術產品名稱：套筒式永磁調速技術
技術產品提供單位：南京艾凌節能技術有限公司
二、技術產品適用領域
主要應用于離心式和軸流式風機、泵、壓縮機系統中，實現系統的調速節能。
三、主要技術原理與指標
技術原理：
套筒式永磁調速器由導體轉子、永磁轉子和調節器三部分組成，如圖1所示。永磁轉子在導體轉子內，兩者無連接，其間由氣隙分開，并隨各自安裝的旋轉軸獨立轉動；調節器調節永磁轉子與導體轉子在軸線方向的相對位置，以改變導體轉子與永磁轉子之間的嚙合面積，從而調節傳遞轉矩的大小。導體轉子與電機相連，永磁轉子與負載相連，當導體轉子轉動時，導體轉子與永磁轉子產生相對運動，導體轉子切割永磁體磁場產生渦流，渦流又產生感應磁場與永磁場相互作用，從而帶動永磁轉子沿與導體轉子相同的方向轉動，將電機的運動傳遞給負載；輸出轉矩的大小與嚙合面積相關，改變嚙合面積的大小，就能改變輸出扭矩的大小，如圖2所示。

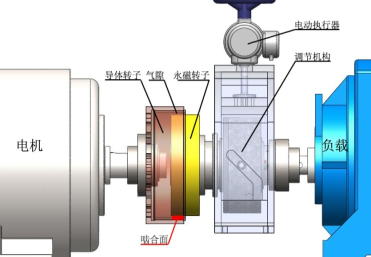

圖1 永磁調速系統構成
圖2 永磁調速工作原理
技術指標：
（1）節電率10%~60%；
（2）振動減少50%~85%；
（3）噪音不超過85dB；
（4）具有空載啟動和過載保護功能；
（5）調速范圍30~98%，無級平滑調速；
（6）機械傳遞效率98%；
（7）調節精度1%；
（8）允許1mm安裝對中誤差。
四、典型應用案例和實施績效
儀征化纖熱電中心6臺560kW引風機采用艾凌節能水冷型套筒式永磁調速技術進行改造，建設內容包括基礎改造、設備安裝對中、水冷系統安裝、控制系統安裝等，總投資270萬元。改造后，節電率21.9%，每年節省電費約為173萬元，投資回收期2年以內。
