為了實現對自身生產過程中產生的粉塵、污泥的再回收利用，韶鋼決定建設轉底爐生產線并于2019年年底建成投產，通過轉底爐脫除塵泥中的鋅、鉛等有害物質，并逐步產出金屬化球供高爐使用，經過使用及時總結使用效果，為下一步用好金屬化球提供依據。
韶鋼在日常生產過程中會產生大量有利用價值的各種含鋅塵泥、污泥，它們主要是燒結除塵灰、高爐瓦斯灰和布袋灰、轉爐除塵灰或泥、氧化鐵皮等。一直以來，這些含鋅塵泥大部分是委外加工處理，小部分回收后直接返回燒結加以利用。然而隨著國家環(huán)保政策對固廢資源管控趨嚴，集團提出固廢不出廠，如這些固廢不加處理直接進入鐵前生產使用環(huán)節(jié)，這些有害元素在生產循環(huán)過程中的不斷富集，從而導致上述部分含鋅塵泥物料中的含鋅量也呈逐漸上升的趨勢，將會影響到高爐設備壽命、工藝生產的順行。
韶鋼為了實現對自身生產過程中產生的粉塵、污泥的再回收利用，減少外委及污染，在綜合考量各種塵泥處理工藝基礎上決定建設轉底爐生產線，通過轉底爐脫除塵泥中的鋅、鉛等有害物質，產品返生產循環(huán)利用或外售。該轉底爐于2019年年底建成投產，并逐步產出金屬化球供高爐使用，2020年1月13日至1月22日在7號高爐配用，因使用效果未達預期，1月23日開始轉6號高爐配用，目前仍在使用中。

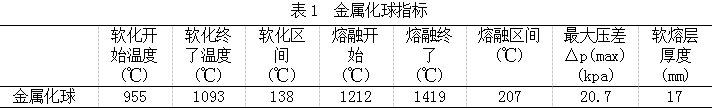

2.1金屬化球指標
2.2高爐使用情況

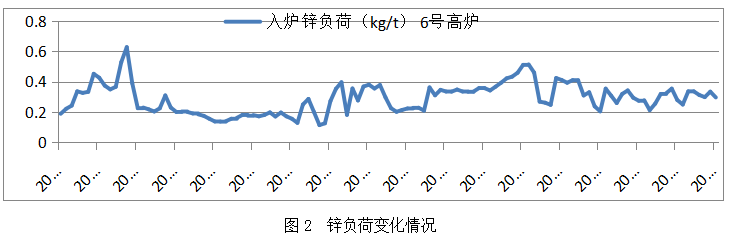

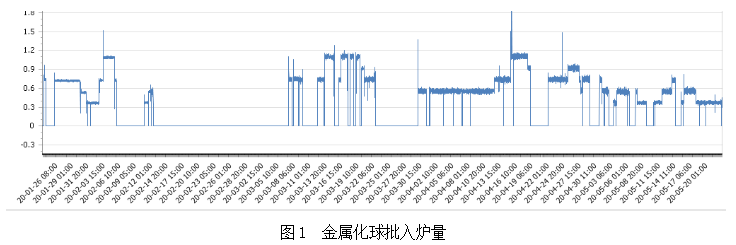

1月23日（開始）， 6號高爐開始使用金屬化球，批入爐量見圖1。使用前期對爐況影響不大，隨著金屬化球使用比例增加和使用時間延長，入爐鋅負荷上升（圖2）和爐內鋅循環(huán)富集，對爐況的影響越來越大，表現在爐溫的穩(wěn)定性，風壓偏高、爐況波動、燃料比升高、產量下行、崩滑料次數越來越多等。
2.2.1爐況表現
1）風壓

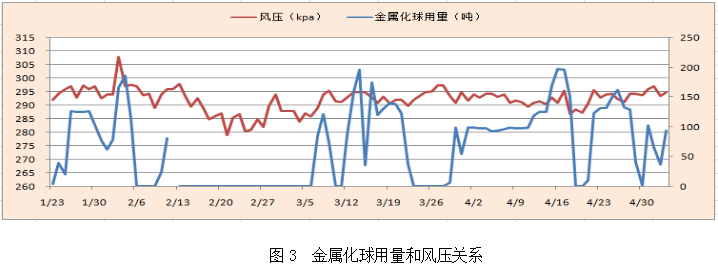

由圖3可見：前期使用量較小，風壓相對平穩(wěn)，增加到3%時（2月3日)，風壓高，爐況出現波動，為保證爐況，停用金屬化球，風壓出現下行，由于其它原因，金屬化球停用20多天，風壓下行較大，爐況相對較好。3月6日恢復使用金屬化球后，風壓明顯上行較大，用量達3%后，壓量關系偏緊且波動較大。使用金屬化球比例與風壓之間存在一定的對應關系，使用金屬化球用比例越大，風壓越高，使用時間增長后，風壓偏高及波動較大。特別是4月下旬，多次出現風壓高的現象，換爐后，風壓高，爐況難行，需調降風溫及或加濕來過渡。
2）崩滑料

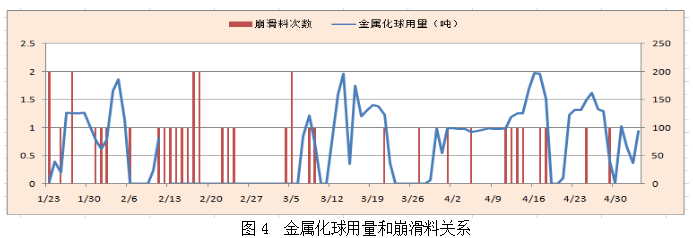

由圖4可見：使用金屬化球時伴隨的崩滑較頻繁，2月3日和4月16日使用金屬化球比例3%，在此區(qū)間崩滑料最為頻繁，說明使用金屬化球的用量比例和崩滑料存在一定的對應關系。
3）爐頂溫度

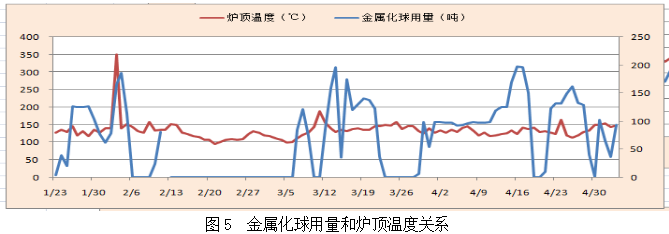

由圖5可見：爐頂溫度和金屬化球用量基本無對應關系， 但由于高爐長期塊礦比偏高，產能提升后，爐頂溫度基本在130℃左右，由于長期頂溫偏低、冶煉周期較短等原因，不利于排鋅，容易造成鋅在爐內循環(huán)富集。
2.2.2對風溫的影響

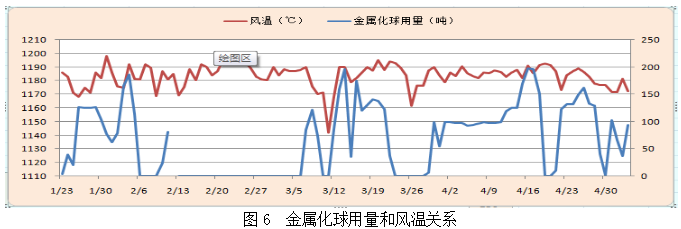

由圖6可見：使用金屬化球期間，風溫波動較大，由于風壓較高，經常因風壓高開混風閥過渡，特別是換爐時，需要開混風閥或者加濕，導致風溫長期低于正常水平。
2.2.3對燃料比的影響

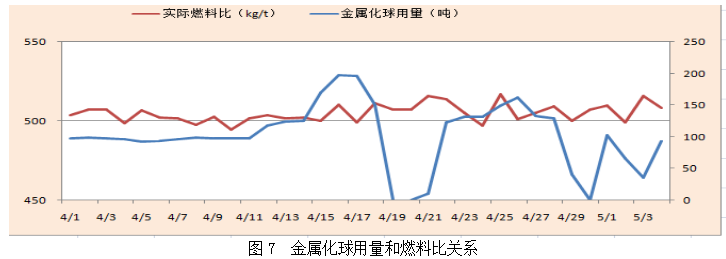

由圖7可見：4月份6號高爐入爐原材料質量平穩(wěn)，前期燃料比在501kg/t左右，后面隨著金屬化球使用時間延長，鋅在爐內循環(huán)富集越來越多，造成燃料比上升較大，爐況出現波動，燃料比隨之增加，另外鋅負荷循環(huán)富集影響氣流分布，也導致燃料比增加，最高時達到516kg/t，使用金屬化球期間，燃料比隨著金屬化球用量的變化而變化，存在一定的對應性，影響滯后約1天左右，最高點燃料比比正常生產時升高約10kg/t左右。
2.2.4對產量的影響

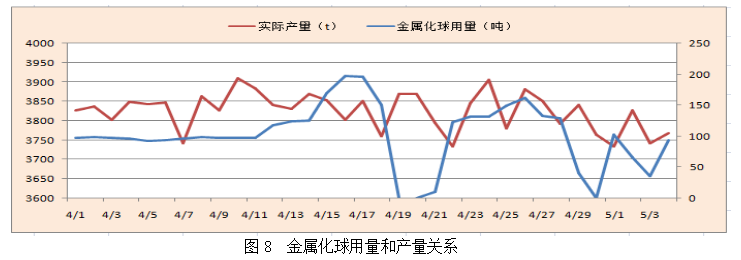

由圖8可見：隨著金屬化球的用量的變化，產量也隨之波動。4月份前期產量在3850t/天以上，4月16日后，產量下降至3740t/天左右，金屬化球用量最大時，產量下降約110t/天。
3.1存在問題
1）金屬化球使用比例越高，對產量、燃料比、爐況影響越大。
2）隨著金屬化球使用時間的延長，鋅在爐內循環(huán)富集量增加，富集后，爐內崩滑料頻繁。
3）鋅在爐內循環(huán)富集量增加，造成燃料比上升、產量下降。
4）鋅負荷上行超過高爐控制臨界點后，破壞了原有操作爐型，高爐穩(wěn)定性和抗風險能力變差。
3.2應對措施
6號高爐長期產量高，頂溫低、冶煉周期較短等原因造成排鋅能力差，對入爐鋅負荷控制要求比較高。
1）鑒于目前的金屬化球鋅負荷較高，布料制度抑制邊緣氣流，發(fā)展中心氣流，這樣利于穩(wěn)定煤氣流和鋅的排放。同時，金屬化球的使用比例盡量控制在2%以內。如果爐況出現波動，使用比例降為1%直至停用。
2）維護爐況順行，有利于鋅的排放。
3）鐵水含硅力爭控制在0.35%-0.5%區(qū)間，物理熱1470-1510℃，嚴禁低爐溫操作，以保證渣溫充足。
4）適時采取降低爐渣堿度的方式活躍爐缸。
5）在外部影響因素有較大波動的情況下，主動分析其對高爐的影響，尤其是多重因素影響時，把握好攻、守、退的節(jié)奏。
1）為保證高爐順行，建議金屬化球以保證質量的前提下再保產量。
2）如果長期使用金屬球對爐況順行影響較大，造成爐況波動，建議金屬化球考慮爐外配加的可行性或外賣。
