天津鐵廠有限公司6號高爐有效容積2800m3，是公司煉鐵的主要工藝生產(chǎn)設施。本文介紹了6號高爐的工藝設備配置及技術(shù)參數(shù)，闡述了在2021年2月6號高爐高產(chǎn)技術(shù)攻關中采取的各項工藝技術(shù)和管理舉措。通過采取加強高爐料質(zhì)量管理、優(yōu)化爐料結(jié)構(gòu)、優(yōu)化高爐工藝操作、提高入爐風溫以及低硅冶煉技術(shù)等措施，使6號高爐高產(chǎn)技術(shù)攻關達到了預期目標，并能在較長時間內(nèi)保持著高產(chǎn)穩(wěn)定順行，6號高爐的各項經(jīng)濟技術(shù)指標顯著提高。
引言
2020年以來，天津天鐵冶金集團有限公司（下稱天鐵）6號高爐受原燃料供應緊張、原料價格飆漲、運輸困難等影響，導致入爐原料品位得不到保障，焦炭質(zhì)量降低。另外燒結(jié)礦頻繁倒運和露天堆放，粒度波動較大，粉化率高，使得高爐入爐燒結(jié)礦冶煉性能變差，對高爐冶煉影響較大。天鐵6號高爐有效容積2800m3，高爐實際生產(chǎn)能力是年產(chǎn)鐵水約225萬噸，利用系數(shù)2.2t/m3d左右。6號高爐肩負著天鐵煉鐵生產(chǎn)的重擔，更是天鐵增加產(chǎn)量和效益的主要工藝生產(chǎn)設施，6號高爐生產(chǎn)情況的好壞直接影響著天鐵的整體經(jīng)濟技術(shù)指標。為此，天鐵于2021年初組織了6號高爐高產(chǎn)技術(shù)攻關，以解決實際生產(chǎn)中制約6號高爐高產(chǎn)的影響因素。
本文簡要介紹了6號高爐的工藝設備配置狀況，對在2021年2月份6號高爐高產(chǎn)技術(shù)攻關中采取的各項工藝舉措進行了分析和闡述，并對此次高爐高產(chǎn)技術(shù)攻關的效果進行了總結(jié)。通過各項工藝技術(shù)和管理措施的實施，使得6號高爐各項經(jīng)濟技術(shù)指標顯著提高。
1、天鐵6號高爐簡介
天鐵6號高爐有效容積2800m3，爐缸直徑11.6m，高徑比Hu/D為2.3；高爐配有30個風口和三個鐵口，出鐵場下部采用260t魚雷罐車接送鐵水；爐頂設備采用BG-III型可擺動溜槽的串罐無料鐘爐頂，溜槽長度3800mm、轉(zhuǎn)速為8.12r/min、傾動范圍10°-45°、傾動精度±0.1°，可實現(xiàn)多種矩陣模式布料和中心加焦；熱風爐采用三座高溫頂燃式熱風爐，用焦爐煤氣富化高爐煤氣為燃料，采用分離式熱管換熱器回收煙氣余熱用于預熱煤氣和助燃空氣，設計風溫1250℃-1280℃、一代壽命30年；爐頂采用紅外攝像儀和熱成像儀，可直觀分析爐內(nèi)情況和煤氣氣流分布；爐頂煤氣采用干法布袋除塵及TRT煤氣余壓發(fā)電技術(shù)。
2、高爐高產(chǎn)技術(shù)攻關舉措
2.1加強入爐原料質(zhì)量管控
（1）為了改善燒結(jié)礦、球團礦的質(zhì)量，近兩年來，天鐵加強了燒結(jié)工序的管控，通過加大管控燒結(jié)礦運輸、倒運、打水等環(huán)節(jié)，有效的保證了燒結(jié)礦的質(zhì)量。同時優(yōu)化了球團生產(chǎn)工藝，長期生產(chǎn)低硅球團，滿足了6號高爐對球團礦成分的需求，在保證爐料結(jié)構(gòu)穩(wěn)定同時，也為高爐提供了優(yōu)質(zhì)的主要原料。
（2）為了改善高爐透氣性，提高高爐冶煉強度，加大了槽下振動篩孔徑。將焦篩孔徑從20mm擴大到25mm；槽下懸臂自清理礦篩，通過逐漸增大篩條的間隙，篩除粒徑小于8mm的碎料，減少粉礦入爐量。
2.2提高入爐原燃料品位和質(zhì)量
參考國內(nèi)外經(jīng)驗，高爐高產(chǎn)冶煉是以精料為基礎的，高爐的精料對高爐生產(chǎn)指標的影響占有很大的比率。高爐要想取得好的生產(chǎn)指標就離不開入爐料的品位和質(zhì)量，提高高爐冶煉強度首先要從改善高爐入爐礦、焦、煤等原燃料的質(zhì)量入手。使用的入爐礦應具有品位高、粒度均勻、強度高、含硅量低、低溫還原粉化率和膨脹率低等條件；使用的冶金焦應具有灰分低、硫份低、強度高、反應性低和水分低等特點。
2.3優(yōu)化入爐原料結(jié)構(gòu)

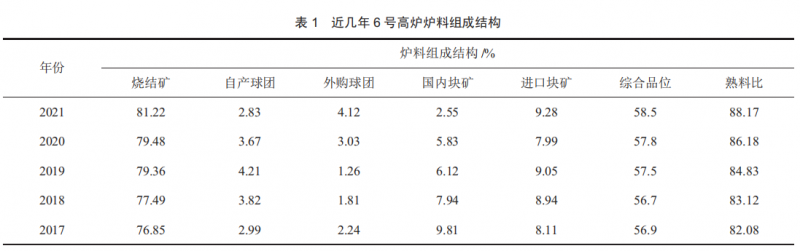

天鐵7號燒結(jié)機大修后，在滿足煉鐵的生產(chǎn)需要時，為提高入爐礦綜合品位，天鐵大量購買了品質(zhì)優(yōu)良的低硅塊礦、球團。實踐證明低品位塊礦與堿性燒結(jié)礦的配合模式已不在經(jīng)濟，改用高堿度燒結(jié)礦配用適當比例的球團礦和塊礦，爐料結(jié)構(gòu)達到了所需標準，并使入爐含鐵料綜合品位達到了58.3%以上，熟料比達到88.17%。近幾年天鐵6號高爐爐料結(jié)構(gòu)見表1。
2.4優(yōu)化高爐操作制度
2.4.1優(yōu)化爐料裝入制度
現(xiàn)今大型高爐布料模式多采用矩陣制度，對布料矩陣的調(diào)節(jié)可改變中心與邊緣煤氣流的分布。6號高爐自2016年以來，一直采用通過中心加焦的布料矩陣模式發(fā)展中心控制四周煤氣發(fā)展，這種模式的結(jié)果是煤氣利用率較差、冶金焦高投入、表現(xiàn)抗力差，爐缸中心堆積早期難以察覺。經(jīng)攻關小組研究，決定采用新的布料矩陣方式，布料矩陣線由1.3m調(diào)整到1.2m，布料最大傾角由41°增加到43.5°，布料由小礦角過渡到大礦角，這樣就形成了中心開放，邊緣適當發(fā)展的新的布料方式。同時礦批由先前的65t提高到了78t，以此控制中心氣流過分發(fā)展，同時改善煤氣利用率，煤氣利用率從46%提高到55%左右。實踐證明，在原燃料質(zhì)量有所下降情況下做上述調(diào)整，克服了中心加焦布料制度的弊端，促進了煤氣流的多維化分布，降低了焦比，有效地提高了產(chǎn)量。
2.4.2增加風口小套供風面積
天鐵6號高爐2016年中修開爐初期，由于風口內(nèi)部結(jié)構(gòu)調(diào)整，風口利用面積偏小，為了提高風能及風口利用面積，風口面積由初期的Φ120mm×25+Φ110mm×5，逐步增大到Φ140mm×6+Φ130mm×24，這樣確保了足夠的中心氣流，與此同時風量接近4500m3/min，鼓風動能達120kw，四周煤氣流得到發(fā)展，爐缸還原反應更加活躍。風能的增加，提高了鐵水產(chǎn)量，為高爐長期順行夯實了基礎。
2.4.3加大爐頂壓差
由于以往布料器布料角小和批重小的問題沒有得到有效糾正，高爐操作一直采取減小壓差保順行，把頂壓控制在187kPa上下浮動作為鐵的紀律一樣來束縛操作。
為6號高爐能夠獲得更大的風量，將頂壓壓差由187kPa提高到207～242kPa之間，因此6號高爐入爐風能增加，使得礦批增加，布料角度也增加了3.5°左右，TRT煤氣余壓發(fā)電量增加，另外爐頂壓力的提高還有利于控制爐內(nèi)SiO2的還原。
2.5優(yōu)化風、氧、煤的控制
在爐況順行情況下，逐步提高高爐熱風溫度，使熱風供風溫度達到1207℃以上；同時提高高爐鼓風富含氧量至3.5%左右，高爐富氧量由4800m3/h提高到6400m3/h左右，由于每提高1%富氧率大約可提高風口燃燒溫度40℃，此時要嚴密監(jiān)控爐內(nèi)生產(chǎn)狀況；在提高熱風溫度和富氧量的基礎上，將噴煤比由120kg/t增加到140kg/t以上，提高高爐噴煤比。此時高爐冶煉強度增加、產(chǎn)量提升、能耗下降。
2.6采用低硅冶煉技術(shù)
技術(shù)攻關采用的傳承方式之一就是低硅冶煉，降低和穩(wěn)定生鐵的含［Si］量，為高爐創(chuàng)造好的冶煉條件，可以在一定程度上提升高爐冶煉技術(shù)水平，同時起到節(jié)焦降耗的作用。生鐵中［Si］每降低0.1%，生鐵增產(chǎn)0.5-0.7%，燃料比降低4-6kg/t，所以要竭力控制生鐵含［Si］量。高爐內(nèi)的硅主要源于燃料灰分（焦炭灰分、煤粉灰分）和礦石中的脈石，低硅冶煉操作要從控制硅的源頭做起，通過以下方式進行：
（1）保持爐況穩(wěn)定順行。運用上下部調(diào)節(jié)手段，保持爐缸工作均勻活躍，控制氣流合理分布，是低硅鐵冶煉的重要措施。
（2）提高入料品位和質(zhì)量、增加熟料比，減少灰分和脈石的帶人量。
（3）在保證爐況順行的基礎上適當提高爐渣堿度，它不僅能抑制SiO2還原反應，而且能提高爐渣脫硫能力和熔化溫度，有利于保持爐缸充足的物理溫度和生鐵［Si］含量的降低。
（4）渣中保持適度MgO含量。一般渣中MgO含量在5%-10%對改善爐渣流動性能、降低生鐵含［Si］有較大的促進作用，有利于低硅鐵冶煉。
（5）提高爐頂壓力。提高爐頂壓力可以抑制渣中SiO2的還原和燃料灰分中SiO2的揮發(fā)，有利于降低生鐵含硅量。
2.7爐前出鐵程序化建設
程序化爐前出鐵操作。6號高爐根據(jù)冶煉強度確定每日出鐵15次，一般由對稱的兩個鐵口輪流出鐵。每次出鐵時，根據(jù)定點出鐵時間，提前30min將要使用的鐵口配好罐，出鐵前10min啟動開口機打開鐵口，開始出鐵；出鐵～20min后有爐渣進入渣處理裝置，出鐵完畢，泥炮堵上鐵口；泥炮在堵口位置停留～20min，在泥炮退出堵口位置后，鐵水罐車方可拉走，一次鐵配260t魚雷罐車3臺；6號高爐配置260t魚雷罐總數(shù)12臺，需用機車進行調(diào)罐對位和送至下工序。
3、攻關效果

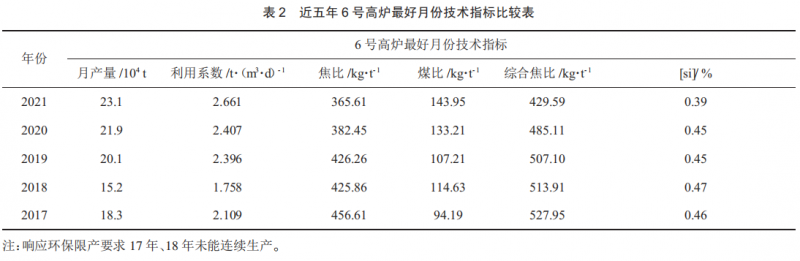

表2為近五年6號高爐最好月份技術(shù)指標比較表。由表2可以看出，6號高爐攻關后產(chǎn)量史無前例創(chuàng)新高，2021年3月6號高爐產(chǎn)量達到23.1×104t，平均日產(chǎn)7451t，高爐利用系數(shù)達到2.661t/（m3d），焦比降到365.61kg/t，綜合焦比降到429.59kg/t，各項指標顯著提升，是這一代爐齡內(nèi)最好成績。
4、結(jié)語
天鐵6號高爐2021年初的高產(chǎn)技術(shù)攻關，探索出了適合2800m3高爐高產(chǎn)的生產(chǎn)操作方式。通過加強入爐料質(zhì)量管理、優(yōu)化爐料結(jié)構(gòu)、優(yōu)化高爐操作制度、提高入爐風溫以及低硅冶煉等技術(shù)措施的貫徹和實施，使得6號高爐的各項經(jīng)濟技術(shù)指標得到顯著提升，技術(shù)攻關效果明顯，也為今后的6號高產(chǎn)穩(wěn)產(chǎn)打下了堅實的基礎，也為今后公司應對不利環(huán)境提高經(jīng)濟效益提供了實踐經(jīng)驗。
2021年3月6號高爐利用系數(shù)達到了2.661t/（m3d）歷史最好指標，焦比達到了365.61kg/t、綜合焦比達到了429.59kg/t，各項指標顯著提升，實現(xiàn)并超過了此次高產(chǎn)攻關的既定目標，是這一代爐齡內(nèi)最好成績。
