王 波 宋文剛
（寶山鋼鐵股份有限公司）
摘 要：寶鋼1號高爐2017年以來爐缸溫度出現4次異常升高的現象，認為主要是爐體熱負荷波動及崩滑料、爐前作業狀況不穩定、處理上不夠果斷等引起的。通過采取改善爐缸狀態消除局部不均勻侵蝕、優化爐前作業制度穩定鐵口區工作狀態、建立爐缸溫度異常預警機制等措施，高爐技術經濟指標改善，同時爐缸溫度處于安全、穩定受控范圍。爐缸溫度2號鐵口側壁溫度由最高的680℃下降至130℃，3號鐵口側壁溫度由最高的615℃下降至150℃。
關鍵詞：大型高爐 爐缸溫度 侵蝕 操作制度 順行
寶鋼1號高爐（三代）大修后擴容至4966m3，并首次采用了全國產的并罐式無料鐘裝料工藝，風口以上采用了5段鑲磚銅冷卻壁，于2009年2月15日點火投產，6天后就達產。
2017年以來，爐缸溫度（正常在200℃以下）出現4次異常上升，溫度超過600℃，對生產指標和鐵水成本造成了較大影響，為此，對1號高爐爐缸溫度異常上升的原因進行分析，并重點闡述控制爐缸溫度、實現長壽的對策，生產實踐證明這些做法取得了明顯效果，1號高爐實現了爐況穩定順行、并且在產量等經濟技術指標提高的情況下，爐缸溫度安全、穩定受控。
1 爐底爐缸結構及侵蝕情況
（1）耐材及冷卻結構。1號高爐爐缸直徑14.5m，爐缸高度5.5m，死鐵層深度3.5m，采用了熱壓小塊炭磚、大塊炭磚加陶瓷杯相結合的新型復合爐底爐缸結構，爐底第1層采用石墨磚，第2、3、4層采用普通大炭磚，第5、6層為陶瓷墊[1]。風口以下采用5段冷卻壁，H1段采用光面灰鑄鐵冷卻壁，H2、H3段位于象腳侵蝕區，采用銅冷卻壁來加強該部位的冷卻，H4段設在出鐵口環帶，在每個鐵口的周圍及兩鐵口之間設置銅冷卻壁。爐缸側壁象腳侵蝕區及鐵口區采用熱壓小塊炭磚NMD，爐缸側壁的其余部位采用熱壓小塊炭磚NMA。爐底爐缸及鐵口保護磚主要是剛玉磚和莫來石磚，爐缸內壁為黏土質保護磚，鐵口區域為炭化硅質保護磚[1]。H5段采用光面灰鑄鐵冷卻壁，在風口處設40塊光面灰鑄鐵冷卻壁。
（2）侵蝕情況。大型高爐開爐后，隨著日產量和煤比等生產指標的提升，大多數高爐爐缸溫度不斷攀升，這也是當前大型高爐所要面對的共性問題[2]。寶鋼1號高爐自2012年以后，每年都會出現由于爐缸側壁溫度升高，制約高爐產量等指標的發揮。高爐爐缸溫度升高由鐵口區域開始，逐步向下擴展，并向爐底延伸，而且是不均勻侵蝕，局部侵蝕很嚴重，爐缸熱負荷最高上升至2500×104kJ/h，其中2017年以來，爐缸溫度就出現4次異常上升。
2 爐缸溫度上升的原因
爐缸、爐底部位的耐材內襯是一種緩蝕爐襯，即侵蝕掉一層，就減薄一層，不易修補，不易再生。其侵蝕機理主要是鐵水滲透侵蝕、鐵水環流沖刷以及800℃左右溫度區域的炭磚脆化。生產中，造成耐材侵蝕的應力有：熱應力、機械沖擊、生鐵和滲碳的侵蝕、CO對粘土磚的侵蝕、渣鐵對爐缸側壁的侵蝕、堿對炭磚的侵蝕等[2]。爐缸維護的基本理念就是要控制耐材的侵蝕速度在適當?shù)某潭?，在耐材表面形成穩定的凝鐵層，并盡量減少爐缸工況的波動。
1號高爐爐缸溫度升高主要是由于爐體熱負荷波動及崩滑料導致未充分還原的熔融物進入爐缸，熔融物（FeO含量高）對爐溫、硫磺、焦炭粒度等均有影響。隨著時間推移，爐缸狀態逐漸變差，鐵水環流逐漸加劇，不利于爐缸凝鐵層的穩定存在，爐缸溫度快速上升；且爐缸狀態變差又對爐前作業的穩定性產生影響，若爐前作業應對不好，會進一步導致爐缸溫度升高及不受控；另外在爐缸溫度異常上升情況下，如果采取減產、退負荷等措施不果斷，則會造成爐缸溫度長時間不受控。
因此如何保持爐況穩定順行、穩定熱負荷、減少崩滑料；爐前如何適時調整作業方針，扭轉被動局面，采取措施改善鐵口區工作狀態，包括改善見渣率、穩定鐵口狀態，為爐缸溫度控制創造條件；建立有效的爐缸溫度異常預警機制，確保在爐缸溫度異常情況下及時采取減產、退負荷、堵風口等措施值得思考，也是下文討論的重點。
3 控制爐缸侵蝕的對策
3.1 改善爐缸狀態，消除局部、不均勻侵蝕
（1）改善爐況順行。主要從高爐日常操作制度上著手調整。
送風制度上：根據大型高爐生產的特點，選取合適的理論燃燒溫度、鼓風動能、合適的綜合送風比、爐腹煤氣量指數（圖2所示），標準風速230～240m/s，以保證下部煤氣流初始分布在適應當前高爐操作冶煉條件下的合理范圍之內，使高爐操作爐型接近理想狀況，高爐各項技術經濟指標在較好的范圍之內。主要采取適當縮小風口面積、動態調整風量，提高富氧率（圖1所示），提高頂壓，控制煤氣流速；富氧率選擇兼顧礦焦比、爐腹煤氣量和頂溫。
裝入制度上：設定合適的溜槽傾角，特別是起始角度，以及相應的料線配合，使?fàn)t料在爐內分布過程中形成比較穩固的料面平臺和合適的中心漏斗；適當調整布料檔位以及批重，以改變不同區域的焦炭負荷，達到優化煤氣流分布的目的；保證一定焦層厚度，平臺寬度與圈數結合控制，達到穩定料面，改善透氣性，穩定三次煤氣流分布；采取“焦包礦”的布料模式，利用并罐布料的優勢，邊緣和中心有一定焦炭量。

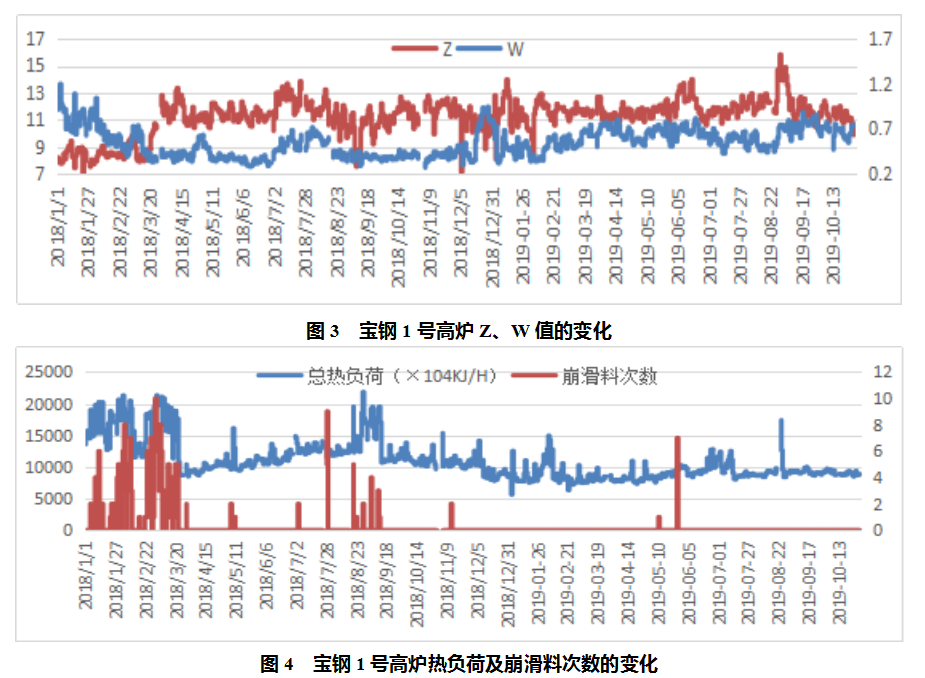

上下部制度的匹配調整，既確保充沛的中心氣流，又適時發展了邊緣氣流，最終達到高爐內兩股氣流的相對合理分布，實現爐況順行改善（圖3、4所示）。
爐溫控制上：目標鐵水溫度：天均PT：1510±10℃，單爐堵口前鐵水溫度大于1500℃，[Si]:0.30～0.40%參考。高爐操作基礎是穩定爐溫，爐溫也為爐前作業創造良好的基礎；采取適當控制鐵水溫度等措施，也對控制爐內高溫區有利，可以減輕因爐料結構和性能變化對高爐順行的影響；控制、平衡好燃料比，班與班之間偏差不超過3～5kg/t，熱負荷突然上升，可以臨時用風溫及濕度控制，加熱宜放慢節奏，一旦熱負荷穩定，撤熱要迅速到位，以免操作爐型再次破壞。
造渣制度上：煉鐵先煉渣，穩定造渣制度，為高爐爐料順利下行提供條件，造渣制度應該適合于高爐冶煉的要求，有利于穩定順行，爐渣良好的流動性和穩定性很重要，目標：C/S：1.20～1.27；Al2O3：≤15.5%，MgO：≥5.5%，同時控制鐵水硫含量≦0.030%，既保證了爐渣的良好流動性能，又確保了爐渣的脫硫性能。
冷卻制度上：通過操業制度的調整來實現對爐體熱負荷的管控，并制定純水Ⅱ系統銅冷卻壁冷卻強度控制規定，日常主要采取中等偏下的冷卻強度，水速1.6～1.8m/s，需要可臨時調整到2.0m/s。
（2）選擇合理操作指標
以爐況穩定順行為原則，控制好高爐壓差，不強攻操作指標，客觀評估，階段性可持續穩定的礦焦比、產量，操業重點放在維持操作爐型、穩定爐體熱負荷、保持良好的爐缸狀態上。盡可能減少、消除崩滑料，崩滑料指數≤9/天，減少頂壓冒尖、料難行、熱負荷大幅波動、爐溫大幅波動、以及爐缸溫度異常上升等現象。
（3）穩定原燃料質量
從2017年4月開始，寶鋼2臺燒結機對應4座高爐，燒結礦比大幅下降，球團礦比大幅提高，孰料率也有所下降，同時球團礦質量不穩定，加上限煤的影響，外購焦炭增加且質量不穩。針對原燃料條件不利影響，首先，從穩定焦炭質量入手，以改善爐缸死料柱內焦炭粒度組成和空隙度，使其具有良好的透氣透液性，引導煤氣流往爐缸中心方向發展[2]，主要維持焦炭的CRI：20.8～25.1%，CSR：67.5～73.3%，DI15：87.9～88.7，焦炭的抗碎強度（M40）：88.5～90.5%，焦炭的抗磨指數（M10）：4.6～5.9%。其次，減少粉末入爐，為爐況順行創造條件，控制鋅負荷、堿金屬負荷在標準范圍。再次，均分各高爐燒結礦比，有利于穩定堿度，提高入爐品位，如遇爐況原因需要調整，最大比例不大于5%，物流異常除外。最后，相對穩定爐料結構，特別是球團礦，減少礦石品種切換，有利于操作爐型穩定，保持較低的渣比，達到爐缸狀態穩定的目的。
3.2 優化爐前作業制度，穩定鐵口區工作狀態
合適的鐵口深度（3.6～3.8m）和合適的打泥量是穩定作業和出好渣鐵的關鍵，日常爐前工作盡可能保證炮泥質量穩定、爐前設備穩定、操作上杜絕開漏、杜絕冒泥、杜絕頂流堵口等。
爐況順行與爐前作業相互影響，爐況順行變差，熱負荷波動及崩滑料導致生料易下到爐缸，鐵水溫度波動，爐缸狀態逐漸變差，透液性不良，鐵水環流加劇，不利于爐缸凝鐵層的穩定，并且爐前作業也發生變化。在某一段時間內鐵口經常發生開漏、斷流等現象，鐵口深度也不穩定，致使鐵口泥包不能得到有效維護，在爐缸凝鐵層熔化后，炭磚不斷受到侵蝕，從而進一步導致爐缸溫度升高；相反活躍的爐缸狀態有利于爐缸凝鐵層的穩定，也有利于爐前作業狀態的穩定。

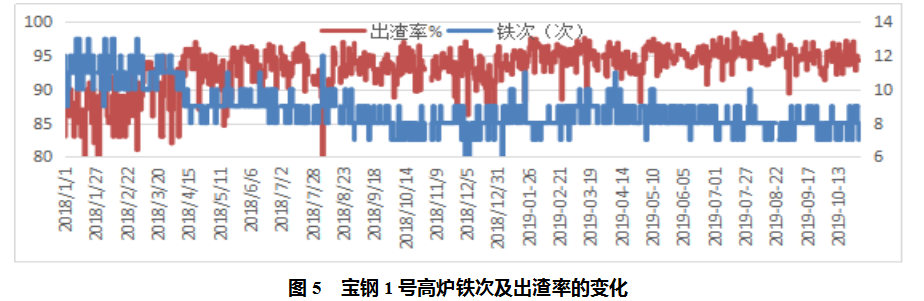

爐前作業必須以出盡出好渣鐵為原則，盡量為高爐的穩定順行提供必要的支持，操作制度上注重解決爐缸狀態差的問題，為爐前作業的穩定提供了保障。為了更好出盡出好渣鐵、降低鐵水環流、降低勞動強度、降低噸鐵成本等目的，一高爐于2017年底開始，爐前出鐵采用對角兩個鐵口對出的方式，日常作業則控制好儲渣儲鐵趨勢線，出盡渣鐵，在熱負荷波動較大或者崩滑料多方向，結合鐵口休止的時間，強化爐前作業，為爐況順行及爐缸側壁溫度控制起到關鍵作用，爐前作業穩定受控，其中出渣率月均達到93%以上、鐵次下降至月均8次，鐵次變化及出渣率變化趨勢見圖5所示。
對爐前作業從以下幾個方面進行規定。
（1）鉆桿選擇。鉆桿選擇φ60mm或以上，杜絕間隔、連出等現象；開口60min不見渣，及時打開下一鐵口重疊，重疊出鐵見噴堵口，嚴禁頂流堵口；出鐵時間一般控制在3.5小時以內；
（2）二個鐵口對角出鐵，控制好儲渣儲鐵趨勢線，出盡渣鐵；
（3）鐵口維護方面：確保打泥壓力和打泥量，維護好鐵口深度，鐵口深度控制在3.6m～3.8m；
（4）爐前設備維護方面：維護好爐前設備，加強點檢；鐵口泥套吹掃干凈，保持泥套面平整，杜絕冒泥現象；按照規定檢查溝子狀況，加強三通、四通、溝頭、擺動、混鐵車的點檢，發現問題，提早匯報處理；
（5）加強主溝、渣溝及鐵溝的管理，確保一個鐵口處于備用狀態。
3.3 合理組織產量，建立爐缸溫度異常預警機制
（1）控制高爐合理產量水平，分季節的組織產量分配，欠產后不超高爐能承受的上限追產，利用系數維持在2.2t/（m3·d）以下。
（2）建立預警機制。爐缸側壁溫度日均上升多或鐵口區域絕對溫度高、非鐵口區域溫度超過正常多則開始預警；一旦發現爐缸溫度上升趨勢明顯，改善爐前作業無效果，果斷早減產，力爭最終少減產，必要時采取堵風口，或者縮小側壁溫度高方向上方的風口直徑及增加焦比等措施。
（3）利用每次定修進行壓漿維護，以封堵風口與鐵口之間氣路、氣隙，保證爐內熱量傳導通路暢通。由于壓進去的炭質漿料，大部分是炭質，會沉淀下來，小部分會揮發掉或蒸發掉，導致風口與鐵口之間又有竄氣通道，所以壓漿維護是長期的，一代爐齡內需要多次做的事情。而且在進行爐缸壓漿過程中必須注意相關作業管理，一方面，需設法將炭質漿料填充進去；另一方面，又需防止壓力過高，致使填充層氣隙貫通，造成氣隙進一步提高[2]。
（4）為避免爐缸冷卻強度不足，有必要提高外部冷卻效果，目前主要措施是設法降低冷卻水溫，尤其是防止夏季水溫過高，同時還要加強水質管理。另外風口或冷卻設備的過量漏水，也易導致鐵水凝固層消失，因而防止冷卻水滲入爐缸也是日常重要的工作內容[2]。
4 效果

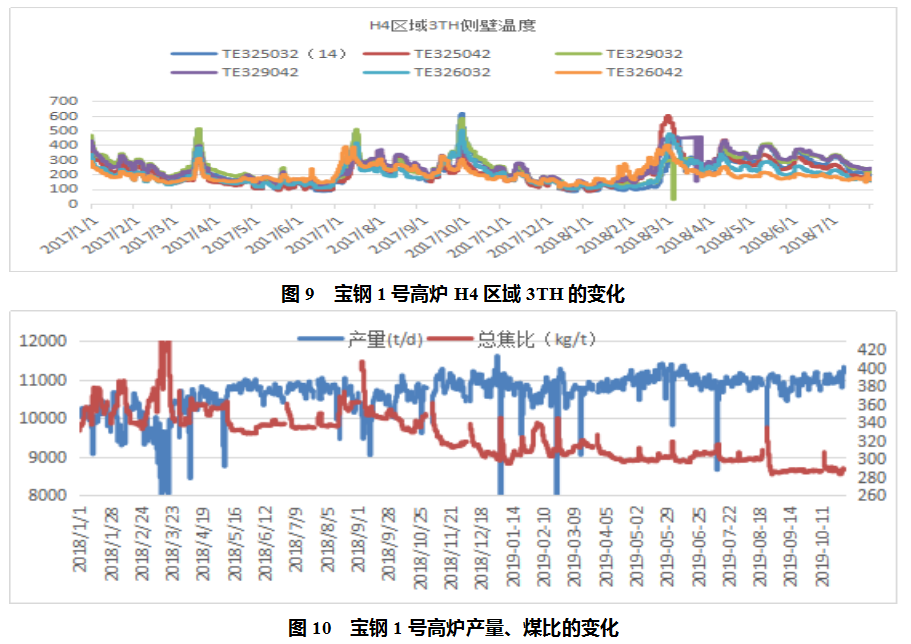

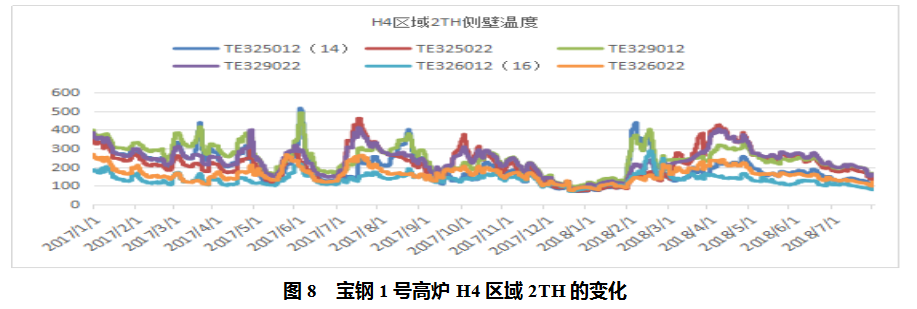

通過采取以上對策，1號高爐爐況順行良好，風壓波動小，壓差受控，高爐崩滑料減少，熱負荷波動減小且較穩定，技術經濟指標改善，高爐產量增加明顯。同時爐缸溫度安全、穩定受控，詳見下圖6～10所示，其中爐缸溫度情況：2018年3月份主要標高10.03m至11.105m，64.5～115.5度方向側壁上升，其中88.5度方向315052最高超過600℃，4月、5月、6月、7月側壁溫度均勻上升，爐缸均勻性改善，總體側壁溫度下降并受控。
5 參考文獻
[1] 陳永明，王士彬.寶鋼1號高爐大修新技術的應用[J].寶鋼技術，2010，(5):1~2.
[2] 王波，華建明.寶鋼1號高爐爐缸侵蝕分析及對策[J].煉鐵，2016，(3):30~33.
